技术规格

请注意，该功能/规格因国家/地区而异
图像性能
面板 a-Si TFT 有源矩阵液晶显示屏
幅面（对角） 395 mm
15 5/8 英寸
有效幅面 (H x V) 344.0 x 194.0 mm
13 5/8 x 7 3/4 英寸
分辨率 (H x V) 1366 x 768 像素 (WXGA)
宽高比 16:9
有效像素 0.9999
背光 CCFL
色彩 约 1670 万色
视角（面板规格） 80°/80°/85°/85°（典型）（上/下/左/右对比度 10:1）
输入
复合输入 BNC (x1)，1 Vp-p ±3dB，负同步
Y/C 输入 Mini DIN 4 针 (x1)
Y： 1 Vp-p ± 3dB 负同步
C： 0.286 Vp-p ± 3dB（NTSC 色同步信号电平），0.3 Vp-p ± 3dB（PAL 色同步信号电平）
RGB，分量输入 BNC (x3)
RGB： 0.7 Vp-p ± 3dB（绿同步，0.3 Vp-p 负同步）
分量： 0.7 Vp-p ± 3dB（75% 色度标准彩条信号）
HDMI 输入 HDMI (x1)（HDCP 通讯）
音频输入 留声机插孔 (x2)，-5 dBu 47 kΩ 或更高
外部同步输入 BNC (x1)，0.3 到 4.0 Vp-p 负极性二进制
选件输入 D-sub 9 针 (x1)，母
并行遥控 模块化接口 8 针 (x1)
（插针可指派）
输出
复合输出 BNC (x1)，环通，带 75 Ω 自动终止功能
Y/C 输出 Mini DIN 4 针 (x1)，环通，具备 75 Ω 自动终端功能
RGB，分量输出 BNC (x3)，环通，带 75 Ω 自动终止功能
外部同步输出 BNC (x1)，环通，带 75 Ω 自动终止功能
音频监视器输出 耳机插孔 (x2)，环通
扬声器（内置）输出 0.5 W（单声道）
一般信息
电源要求 100 V 到 240 V AC，0.7 A 到 0.4 A，50/60 Hz
功耗 大约 40 W（最大）
浪涌电流 (1) 最初接通电源时最大可能的突入电流（电压变化由手动切换导致）： 63 A 峰值，0.4 A r.m.s.(240V AC)
(2) 主电源中断 5 秒后的突入电流（电压变化在零交点时引起）： 51 A 峰值，0.3 A r.m.s.(240V AC)
工作温度 0°C 至 35°C（建议值： 20°C - 30°C）
32°F 至 95°F（建议值： 68°F - 86°F）
工作湿度 30% 至 85%（无冷凝）
储存/运输温度 -20°C 至 +60°C
-4°F - +140°F
储存/运输湿度 0% 至 90%
工作/储存/运输压力 700 hPa 至 1060 hPa
尺寸（宽 x 高 x 深）[*1] 378.0 x 280.6 x 90.0 mm（不带支架）
378.0 x 325.6 x 264.4 mm（带随附的支架）
15 x 11 1/8 x 3 5/8 英寸（不带支架）
15 x 12 7/8 x 10 1/2 英寸（带随附的支架）
重量 大约 5.8 kg
大约 12 lb 13 oz
标配配件 交流电源线 (1)
AC 插座 (1)
操作说明 (1)
CD-ROM (1)
使用光盘手册 (1)
可选配件 MB-535 安装支架
BKM-320D SDI 输入适配器
BKM-341HS HD/SD-SDI 输入适配器
注
注 [*1] 尺寸数值均为近似值。

WXGA (1366 x 768) 16:9 LCD 显示面板

通过快速的动态响应，出色地提供清晰、高亮度和高对比度的宽屏高清图像。
物有所值的多功能性能

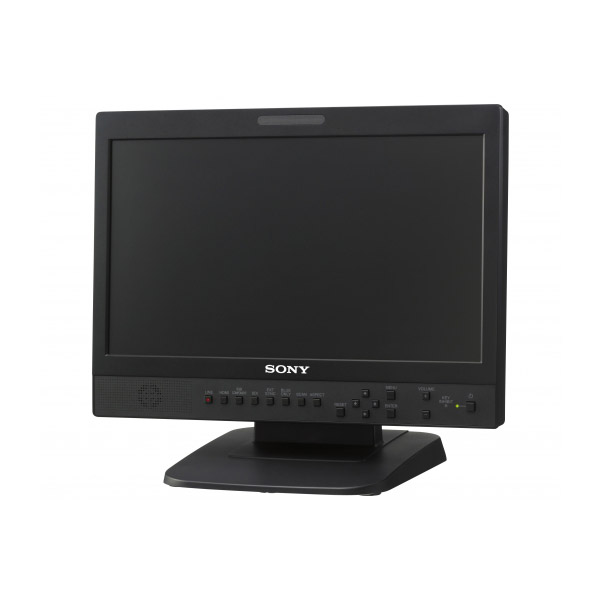

LMD-1510W 以经济实惠的价格提供专业的功能。它针对运动图像的再现进行了优化，可提供精确的色彩还原和灰阶 — 这得益于其类似 CRT 的伽马灰度曲线。它拥有各种视频接口和专业功能，可执行令人信赖的视频信号评估。
高纯度彩色滤光片

得益于大光圈液晶显示面板，LMD-1510W 监视器可提供高亮度、高对比度的图像。此外，使用制作精良的 RGB 彩色滤光片使这款监视器能够再现具有绝佳深度和饱和度的色彩 — 从而创造高度自然的图像。
109% 白色峰值和 10 比特信号的处理

LMD-1510W 监视器整合了高纯度 RGB 彩色滤光片和 10 比特信号处理引擎，可在不剪辑的情况下提供令人惊叹的 109% 白色峰值再现以及类似 CRT 的伽马灰度曲线的平滑灰阶。
安全区域标记

LMD-1510W 拥有适用于各种区域的安全区域标记： 80%、85%、88%、90% 和 93%。屏幕宽高标记和中心标记亦有提供。
标清像素映射

对于以下两种标清模拟输入信号，LMD-1510W 能够选择适当的图像尺寸设置（像素数）：
720x576 (50i) / 720x487 (60i)
702x576 (50i) / 712x483 (60i)
标清像素映射适用于 LINE（复合和 Y/C）和 RGB/分量（模拟 RGB/分量）输入。
最小化的画面延迟

可最大限度地减少画面延迟，以实现音频同步。在 I/P 模式中选择倍线器后，信号处理（I/P 转换）的周期少于 1 场（0.5 帧）。
多种输入

LMD-1510W 配备了各种模拟标清输入，包括复合 NTSC/PAL、Y/C (S-Video)、525i/625i 分量和 RGB。 此外，它还通过 HDMI 和模拟分量接口提供高清信号输入功能。
可选的 HD/SD-SDI 输入

使用选配 BKM-341HS 适配器，LMD-1510W 同时支持 HD-SDI 和 SD-SDI 输入；与 BKM-320D SD-SDI 输入适配器相比，它的图像质量更好。

多格式信号支持

包括模拟复合（NTSC、PAL）、分量、RGB、Y/C、480/60i、575/50i、480/60p、576/50p、1080/50i、1080/60i、720/50p、720/60p、1080/24psf、1080/25psf、1080/24p、1080/25p 和 1080/30p。LMD-1510W 还可通过选配 HD/SD-SDI 输入适配器接收高清和标清数字信号。
可实现高清显示的 HDMI 输入

越来越多地成为入门级制作的选择。
色温调整

可以选择 D65、D93 或用户预设。
类似 CRT 的伽马灰度曲线

为了获得准确的灰阶性能。
可选扫描尺寸和宽高比

可提供正常扫描 (0%)、过扫描 (5%) 和全面扫描。此外，宽高比可在 16:9 和 4:3 之间切换。
三色提示灯

该提示灯可通过并行遥控连接器点亮，您可通过以下三种颜色来识别状态： 红色、绿色或琥珀色。
视频标记

配备了中心标记外加适用于过扫描和正常扫描显示的 4:3 和 16:9 标记。
仅蓝色模式

在仅蓝色模式下，将显示单色显示屏。此模式便于色度和相位调整以及信号噪声监控。
遥控

通过可编程的并行远程接口。
单声道音频监控

LMD-1510W 配有单声道扬声器。
VESA 安装 (100 x 100 mm)

桌面安装，或简单的墙面安装/天花板安装。
外部同步

该装置可在外部同步发生器提供的同步信号上进行操作。
